| 是否进口：否 | 产地：江西 | 加工定制：是 |
| 品牌：江西特锐德电气有限公司 | 型号：TRD-YSM | 订货号：1 |
| 货号：2 | 结构形式：柜式 | 额定电压：12kV |
| 额定频率：50Hz | 母线额定电流：630A | 产品认证：CCC |
| 物料编号：9 | 是否跨境货源：否 |
一、产品概述：

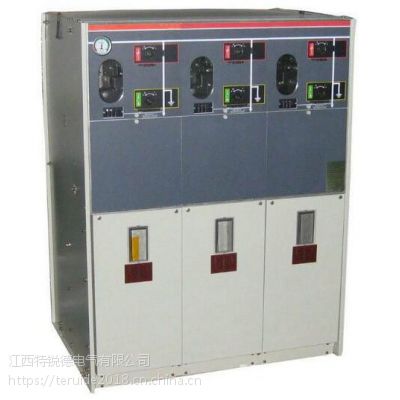

TRD-YSM-12kv充气式环网开关柜是特锐德***小尺寸模块式开关设备，具有机构紧凑，全绝缘，全封闭，长寿命，免维修，占用空间小，***不受公众环境影响等优点，适用于三相交流 50HZ，额定电压 12KV/24KV 的配电装置.广泛应用于工业及居民用电电缆环网柜及供电末端。特别使用小型二次配电站，开闭所，工矿企业，城市居民小区，机场，铁路，隧道，高层建筑等电力系统中作为接受和分配电能。
二、产品特点：
TRD-YSM-12/24 全绝缘充气柜 SF6 气体作为灭弧及绝缘介质。
开关柜为全密封，全绝缘结构，母线。开关及带电部件完全封闭在不锈钢壳体中。
腔体充以 1.4bar 的 SF6 的气体，防护等级达到 IP67；整个开关装置完全不受外部环境条件的影响，即使在短时水浸泡等***情况下也能***开关正常运行，产品终身免维修。
开关柜具有完善的五防联锁装置，******人为误操作可能引起的人员伤害及运行故障。
所以充气柜具有可靠的安全泄压通道，即使在***情况下也能保障操作人员的人身安全
开关柜分为固定单元组合和可扩展单元组合两类
开关柜通常由正面进出线，也可按不同的安装位置实现侧出线或侧扩展。
柜体尺寸安装方便，并能够适合空间狭小及环境条件不良的地方。
开关柜可根据用户的不同需求配置电动机构操作，远程及监测装置。
三、TRD-YSM充气式环网开关柜性能指示：
SF6 气体压力
20℃下压力为 1.4bar
气体年泄露率 0.2‰/年
防护等级 IP67
气室不锈钢厚度 3.0mm
母线
开关柜内母线 400mm2Cu
开关柜接地母线 150mm2Cu
颜色
开关柜前面板 RAL7012
侧板和电缆室前盖板 RAL7035
正常运行环境条件
温度 40℃
***温度-50℃
平均相对温度≦95%
海拔高度≦2000 米
TRD-YSM充气式环网开关柜满足标准 GB/T11022 GB3906 GBI985 GB16926 GB38041 GBI984 GB3309 IEC60056 ICE60129 IEC60256 IEC60298 IEC60420 IEC60694
